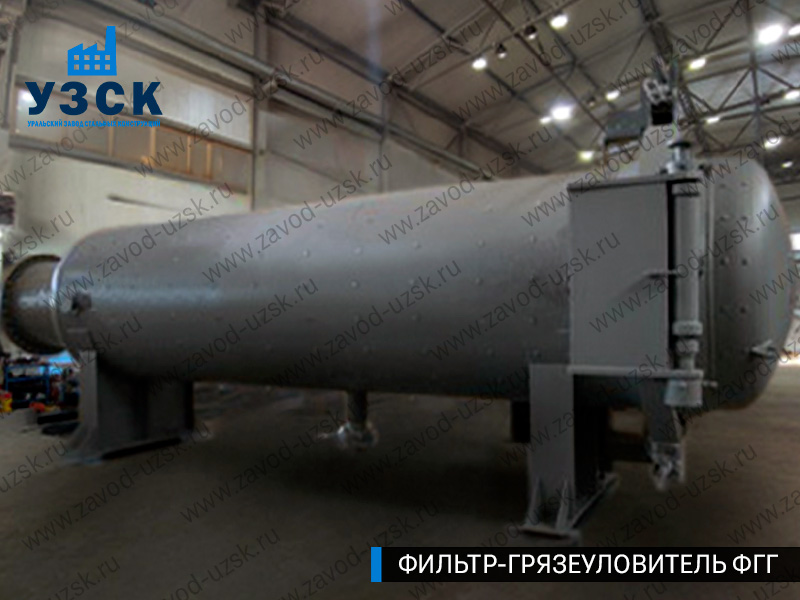

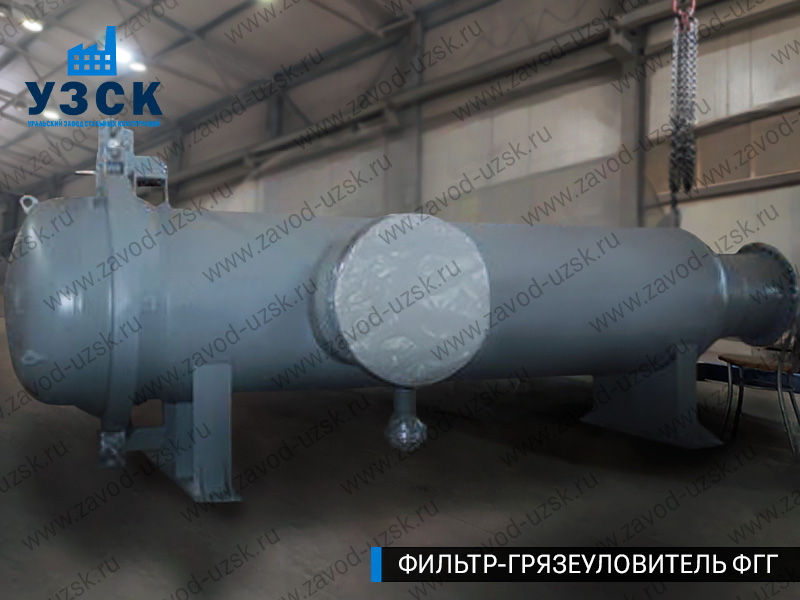

Фильтры-грязеуловители горизонтальные ФГГ для нефти и нефтепродуктов в Магнитогорске

Горизонтальные фильтры-грязеуловители ФГГ с быстросъемным концевым затвором — это ключевые элементы для обеспечения чистоты нефти и нефтепродуктов на всех этапах их транспортировки и переработки. Устройства эффективно удаляют механические примеси: песок, окалину, металлические частицы и другие загрязнения, которые становятся причиной коррозии трубопроводов, износа насосного оборудования, снижения КПД перерабатывающих систем. Установка ФГГ особенно актуальна на магистральных нефтепроводах, нефтеперекачивающих станциях (НПС), а также на НПЗ для минимизации рисков аварийных остановок. Производство соответствует требованиям ОТТ-75.180.00-КТН-179-10 ОАО «АК «Транснефть», ГОСТ 33368-2015 и ГОСТ 34347-2017.

Фильтры ФГГ в Магнитогорске используются для очистки:

Товарной нефти;
Автомобильного бензина;
Дизельного топлива;
Авиационного керосина;
Судового мазута;
Индустриальных масел.

Производитель фильтров ФГГ — ООО "УЗСК"

Компания ООО «УЗСК» — это ведущий российский производитель фильтров-грязеуловителей с полным циклом разработки и контроля качества. Преимущества сотрудничества с нами:

Собственный конструкторский отдел — проектируем фильтры под индивидуальные параметры заказчика. Например, для работы с высокоабразивными средами разрабатываем модели с увеличенной осадочной камерой.
Современное производство — изготавливаем нестандартные фильтры любой сложности по ТЗ или чертежам.
Строгий контроль качества — испытания на гидростенде (до 50 МПа), проверка сварных швов методом неразрушающего контроля.
Гибкая логистика — доставка в Магнитогорске, регионы РФ, страны ЕАЭС и СНГ.

Примеры применения фильтров ФГГ

Фильтры-грязеуловители ФГГ от ООО «УЗСК» успешно внедрены на объектах:

Магистральные нефтепроводы «Транснефть» (участки с повышенным содержанием песка);
НПС «Роснефть» в регионах с сейсмической активностью до 9 баллов;
ТЭЦ, использующие мазут в качестве топлива;
Химические предприятия, перерабатывающие нефтепродукты.

Сферы использования фильтров ФГГ

Нефтегазовая отрасль:
- Очистка сырья на этапах добычи, подготовки и транспортировки;
- Защита оборудования НПС и компрессорных станций.
Промышленность:
- Фильтрация нефтепродуктов на металлургических и нефтехимических заводах;
- Интеграция в технологические линии для предотвращения засоров.
Энергетика:
- Очистка топлива для турбин и горелок;
- Снижение рисков аварий на ТЭС.
Транспортная инфраструктура:
- Обеспечение чистоты судового топлива;
- Фильтрация авиационного керосина.

Технические преимущества фильтров ФГГ

Многоступенчатая очистка — гравитационное осаждение + сетчатые элементы.
Универсальность — монтаж на трубопроводах DN 200–1200 мм.
Долговечность — корпус из углеродистой, низколегированной или нержавеющей стали с антикоррозийным покрытием.
Экономия — сокращение расходов на ремонт оборудования.
Автоматизация — опциональная установка датчиков давления и перепускных клапанов.

Конструктивные особенности ФГГ

Корпус
- Цилиндрическая форма из стали, устойчивая к деформациям.
- Возможность выбора материала: углеродистая сталь (стандарт), нержавейка (для агрессивных сред).
- Герметичность, исключающая утечки.
Фильтрующие элементы
- Съемные кассеты (сетчатые, перфорированные).
- Грубая (до 25 мм) и тонкая (до 4 мм) очистка.
Осадочная камера
- Накопление до 40% загрязнений до попадания на фильтрующие элементы.
- Наклонное дно для упрощения удаления шлама.
Система контроля
- Датчики давления и перепускные клапаны для автоматизации процессов.

Технические параметры

Модель	DN, мм	Пропускная способность, м³/ч	Давление (PN), МПа	Температура, ℃
ФГГ-200	200	200	1,6–10,0	-15…+80
ФГГ-250	250	300	1,6–10,0	-15…+80
ФГГ-300	300	500	1,6–10,0	-15…+80
ФГГ-350	350	600	1,6–10,0	-15…+80
ФГГ-400	400	800	1,6–10,0	-15…+80
ФГГ-500	500	1200	1,6–10,0	-15…+80
ФГГ-600	600	1800	1,6–10,0	-15…+80
ФГГ-700	700	2500	1,6–10,0	-15…+80
ФГГ-800	800	3000	1,6–10,0	-15…+80
ФГГ-1000	1000	5100	1,6–10,0	-15…+80
ФГГ-1200	1200	6400	1,6–10,0	-15…+80

Модель	DN, мм	Пропускная способность, м³/ч	Давление (PN), МПа	Температура, ℃
ФГГ-200	200	200	1,6–10,0	-15…+80
ФГГ-250	250	300	1,6–10,0	-15…+80
ФГГ-300	300	500	1,6–10,0	-15…+80
ФГГ-350	350	600	1,6–10,0	-15…+80
ФГГ-400	400	800	1,6–10,0	-15…+80
ФГГ-500	500	1200	1,6–10,0	-15…+80
ФГГ-600	600	1800	1,6–10,0	-15…+80
ФГГ-700	700	2500	1,6–10,0	-15…+80
ФГГ-800	800	3000	1,6–10,0	-15…+80
ФГГ-1000	1000	5100	1,6–10,0	-15…+80
ФГГ-1200	1200	6400	1,6–10,0	-15…+80

Примеры модификаций ФГГ

Сейсмостойкие модели — для регионов с активностью до 10 баллов (например, Дальний Восток).
Блочные комплектации — с лебедкой, поддоном и площадкой для обслуживания (применяются на удаленных НПС).
Теплоизолированные версии — для работы в условиях Крайнего Севера.

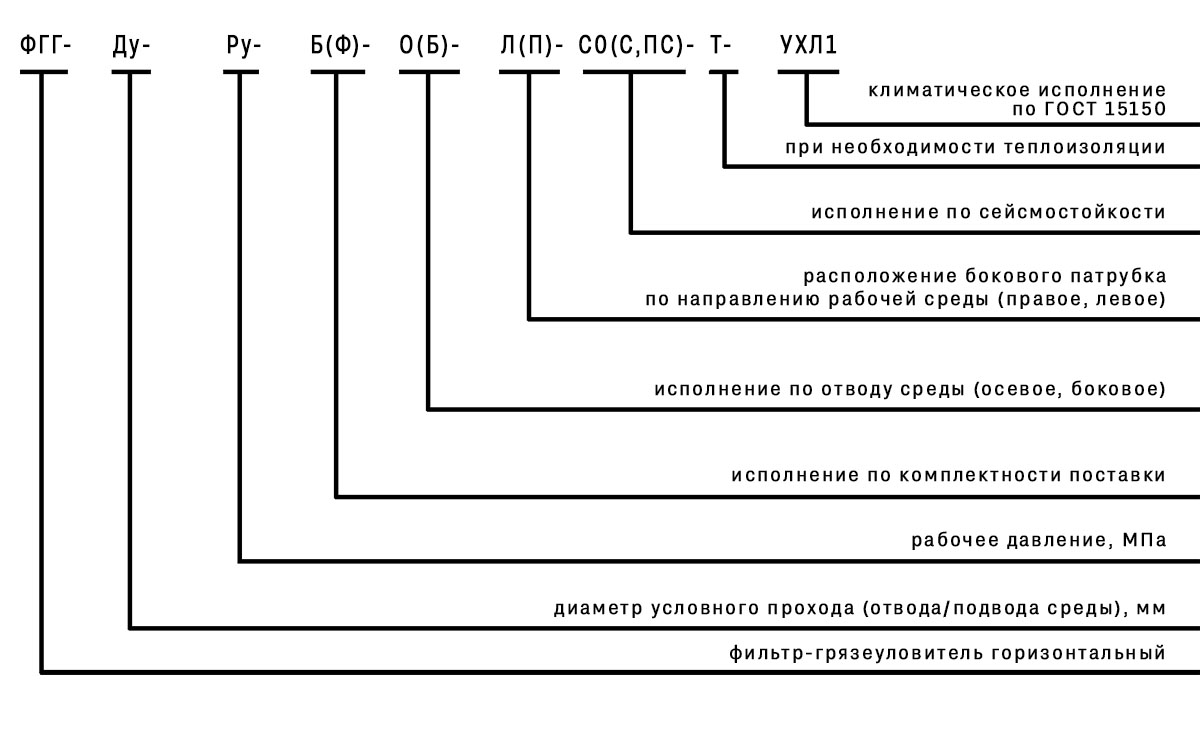

Расшифровка условного обозначения

Например, фильтр грязеуловитель горизонтальный ФГГ номинальным диаметром DN 500 на номинальное давление PN 6,3 МПа, блочного исполнения, с осевым отводом нефти или нефтепродуктов, с левым расположением патрубка подвода нефти или нефтепродуктов, в сейсмостойком исполнении С по MSK — 64 [10], подлежащий теплоизоляции, вид климатического исполнения ХЛ1 по ГОСТ 15150 будет обозначаться следующим образом: ФГГ-500-6,3-Б-0-Л-С-Т-ХЛ1.

Принцип работы

Подача нефти через входной патрубок с дефлектором для равномерного распределения потока.
Гравитационное осаждение крупных частиц в нижней камере.
Фильтрация через кассеты — задержка мелких примесей.
Контроль давления — при засоре система перенаправляет поток через перепускной клапан.
Вывод очищенного продукта через верхний патрубок.

Фильтр ФГГ: конструктивные размеры

Обозначение	ФГГ 200	ФГГ 250	ФГГ 300	ФГГ 350	ФГГ 400	ФГГ 500	ФГГ 600	ФГГ 700	ФГГ 800	ФГГ 1000	ФГГ 1050	ФГГ 1200
DN, мм	200	250	300	350	400	500	600	700	800	1000	1050	1200
D_p, мм	500	500	600	700	700	1000	1200	1200	1300	1600	1600	1600
L, мм	2600	2600	3300	4200	4400	4400	4500	4500	5300	6850	6850	7410
L_1,мм	1100	1400	1400	1500	1800	1900	1900	1900	1900	1930	1930	1950
H, мм	950	950	1000	1000	1050	1100	1200	1300	1400	1500	1500	1600
L_2,мм	1100	1100	1600	2100	2300	2300	2400	2500	2800	4440	4440	5000
L_3,мм	1000	1000	1200	1200	1200	1200	1200	1200	1760	1760	1760	1760
Примечания к таблице: D_p, мм – внутренний диаметр корпуса L, мм – расстояние от фланца корпуса до кромки осевого патрубка L_1,мм – расстояние от оси бокового патрубка H, мм – расстояние от оси ФГГ до опоры L_2,мм – расстояние между опорами L_3,мм – расстояние до опоры

Обозначение	ФГГ 200	ФГГ 250	ФГГ 300	ФГГ 350	ФГГ 400	ФГГ 500	ФГГ 600	ФГГ 700	ФГГ 800	ФГГ 1000	ФГГ 1050	ФГГ 1200
DN, мм	200	250	300	350	400	500	600	700	800	1000	1050	1200
D_p, мм	500	500	600	700	700	1000	1200	1200	1300	1600	1600	1600
L, мм	2600	2600	3300	4200	4400	4400	4500	4500	5300	6850	6850	7410
L_1,мм	1100	1400	1400	1500	1800	1900	1900	1900	1900	1930	1930	1950
H, мм	950	950	1000	1000	1050	1100	1200	1300	1400	1500	1500	1600
L_2,мм	1100	1100	1600	2100	2300	2300	2400	2500	2800	4440	4440	5000
L_3,мм	1000	1000	1200	1200	1200	1200	1200	1200	1760	1760	1760	1760
Примечания к таблице: D_p, мм – внутренний диаметр корпуса L, мм – расстояние от фланца корпуса до кромки осевого патрубка L_1,мм – расстояние от оси бокового патрубка H, мм – расстояние от оси ФГГ до опоры L_2,мм – расстояние между опорами L_3,мм – расстояние до опоры

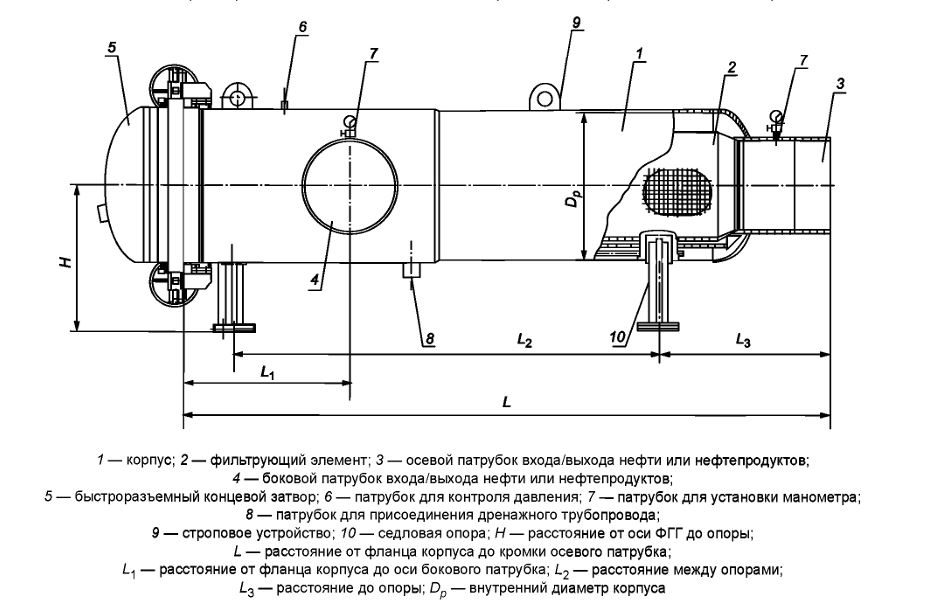

Чертеж фильтра грязеуловителя ФГГ

Монтажные размеры фильтра ФГГ в блочном исполнении

Обозначение	ФГГ 200	ФГГ 250	ФГГ 300	ФГГ 350	ФГГ 400	ФГГ 500	ФГГ 600	ФГГ 700	ФГГ 800	ФГГ 1000	ФГГ 1050	ФГГ 1200
L₇, мм	950	950	950	950	950	1600	1600	1700	1700	1700	1700	1700
L₈, мм	7000	7000	7000	7000	7000	7000	7000	7840	7840	12550	12550	12550
L₉, мм	425	425	425	440	450	840	940	940	1030	1055	1055	1055
L₁₀, мм	2030	2030	2400	3200	3400	4000	4000	4200	4200	8290	8290	8290
В₂, мм	650	650	650	650	800	800	800	905	1000	1100	1200	1300
В₁, мм	800	800	800	800	800	800	800	1200	1200	1520	1520	1520
L₅, мм	0	0	0	0	0	70	70	70	80	100	100	100
L₆, мм	675	675	730	780	780	950	1050	1050	1150	1250	1300	1300
L₄, мм	400	600	750	1250	1300	1300	1400	1400	1400	1960	2000	2000
Н₁, мм	420	420	470	530	530	700	800	800	850	1000	1000	1020
Радиус вылета быстроразъемного концевого затвора, мм	950	950	1030	1330	1330	1360	1890	1890	2100	2220	2220	2220
Количество штурвалов быстроразъемного концевого затвора, шт	1	1	1	1	1	2	2	2	2	2	2	2
Примечания к таблице: L₇, мм – длина лебедки L₈, мм – расстояние от лебедки до корпуса фильтра L₉, мм – расстояние от лотка до корпуса фильтра L₁₀, мм – длина лотка В₂, мм – ширина лотка В₁, мм – ширина лебедки L₅, мм – расстояние от анкерных болтов до оси опоры ФГГ L₆, мм – расстояние от патрубка подвода нефти до оси ФГГ L₄, мм – расстояние от дренажного патрубка к оси опоры Н₁, мм – расстояние от дренажного патрубка до оси ФГГ

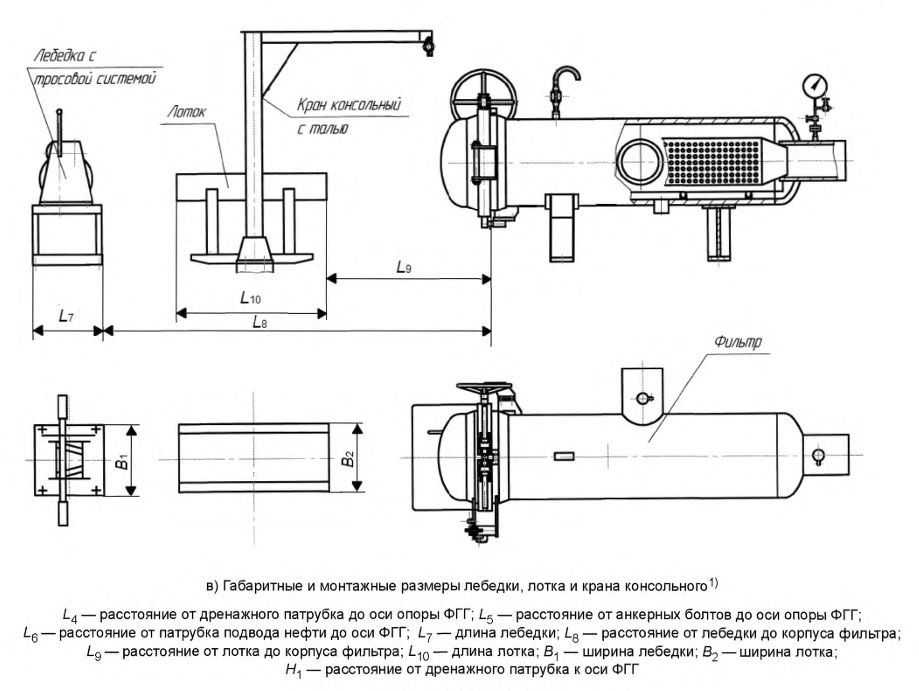

Чертеж блочного фильтра грязеуловителя ФГГ

Почему выбирают ООО "УЗСК"?

Соблюдение сроков — производство под заказ от 20 рабочих дней.
Гарантия от года на все модели.
Техподдержка — помощь в подборе и монтаже.

Фильтры-грязеуловители ФГГ от ООО «УЗСК» — это современное решение для защиты нефтепроводов, НПС и промышленного оборудования. Индивидуальный подход, соответствие ГОСТ и доставка в Магнитогорске делают сотрудничество с нами выгодным и надежным.

Ключевые преимущества для нефтегазовой отрасли

Снижение затрат на ремонт трубопроводов;
Увеличение межсервисных интервалов;
Соответствие требованиям «Транснефть» и «Роснефть».

Закажите фильтр ФГГ прямо сейчас и обеспечьте бесперебойную работу ваших объектов!
